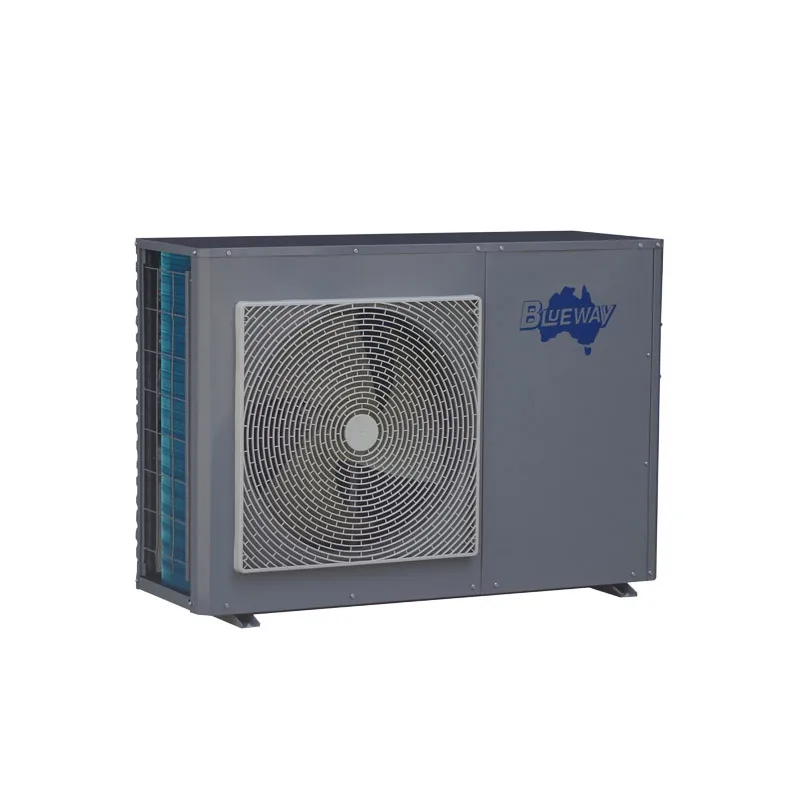

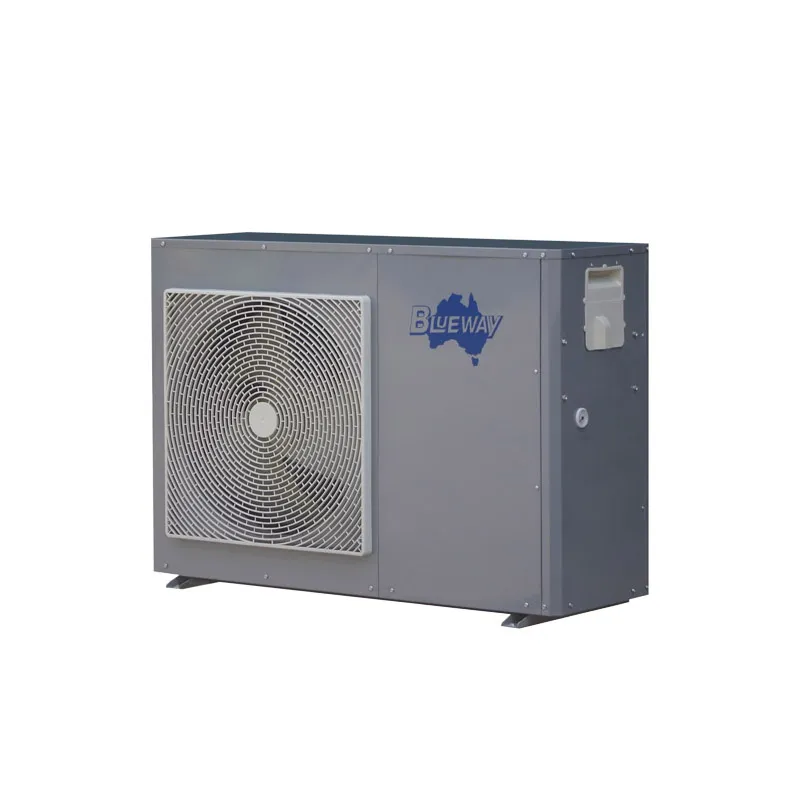

Bomba de calor R290 para calefacción por suelo radiante

ElBomba de calor R290 para calefacción por suelo radiantees un avanzado sistema inversor de CC aire-agua diseñado para satisfacer todas las necesidades hidrónicas de los edificios residenciales y comerciales ligeros modernos. Fabricada en Shunde, Foshan, China, por Blueway, un especialista establecido en HVAC que opera desde 1993, esta serie de bombas de calor ofrece calefacción confiable, refrigeración de espacios en verano y agua caliente sanitaria (ACS) en una única solución integrada.

Los sistemas de calefacción por suelo radiante hidrónico funcionan con una eficiencia energética óptima cuando se alimentan con agua a temperaturas de baja a media. La bomba de calor para calefacción por suelo radiante está diseñada específicamente para cumplir con estos parámetros de funcionamiento. Al modular continuamente la capacidad del compresor para satisfacer la demanda térmica en tiempo real, el sistema elimina los ciclos de carga completa que consumen mucha energía, manteniendo temperaturas precisas del suministro de agua interior y reduciendo significativamente el consumo de energía estacional.

Ventajas principales para aplicaciones de pisos radiantes

La calefacción por suelo radiante se basa en una distribución térmica constante en grandes superficies. La integración de una bomba de calor inversora de CC con circuitos de tuberías bajo el suelo proporciona varios beneficios técnicos y operativos:

• Eficiencia hidrónica optimizada:Operar dentro de regímenes de agua de baja temperatura permite que el compresor de la bomba de calor funcione con la máxima eficiencia estacional, maximizando el ahorro de energía en comparación con las calderas convencionales de alta temperatura.
• Confort Térmico Uniforme:La calefacción radiante elimina corrientes de aire, puntos fríos y circulación de polvo en el aire, proporcionando gradientes de temperatura verticales constantes desde el piso hacia arriba.
• Enfriamiento reversible de verano:El sistema puede hacer circular agua fría a través de circuitos de piso radiante o unidades fan coil (FCU) durante los meses cálidos, ofreciendo control climático durante todo el año sin requerir equipos de aire acondicionado separados.
• Sinergia del sistema de fuentes múltiples:Diseñado para interactuar sin problemas con fuentes térmicas auxiliares, incluidos colectores solares, calderas auxiliares de gas o petróleo y elementos calefactores eléctricos de respaldo.

Características técnicas clave y aspectos destacados de ingeniería

ElBomba de calor R290 para calefacción por suelo radianteIncorpora componentes mecánicos y electrónicos de alta calidad para garantizar la estabilidad a largo plazo y una gestión operativa sencilla:

• Operación extendida en condiciones ambientales bajas:Los modelos de baja temperatura ambiente especialmente diseñados mantienen un rendimiento de calefacción estable en climas invernales severos con temperaturas ambiente exteriores descienden.
• Cinco modos de funcionamiento versátiles:Configurable para Solo calefacción, Calefacción + ACS, Solo refrigeración, Refrigeración + agua caliente y Solo ACS para satisfacer las demandas estacionales del sitio.
• Inversor CC de capacidad variable:Cuenta con compresores rotativos o scroll con inversor de CC de primera calidad (como Mitsubishi o Panasonic) combinados con válvulas de expansión electrónicas para una regulación precisa del flujo de refrigerante.
• Transferencia de calor de alta eficiencia:Utiliza un intercambiador de calor de placas de acero inoxidable caracterizado por una baja caída de presión hidráulica, alta eficiencia térmica y fuerte resistencia a la corrosión.
• Certificación Clase ErP A++:Los modelos seleccionados de la serie han obtenido clasificaciones energéticas ErP A++ verificadas según rigurosos estándares de prueba TÜV.
• Arquitectura de control inteligente:Equipado con un controlador por microprocesador que presenta una interfaz de pantalla táctil LCD intuitiva, autodiagnóstico automático, protecciones de seguridad integradas y una salida de control de válvula de 3 vías.
• Conectividad Wi-Fi opcional:Permite a los usuarios finales y a los equipos de mantenimiento monitorear los datos operativos, ajustar los puntos de ajuste de temperatura y diagnosticar fallas de forma remota a través de una aplicación móvil dedicada.
• Vivienda resistente a la corrosión:Construido con gabinetes compuestos duraderos y resistentes a la intemperie, diseñados para soportar la exposición prolongada a la sal, la humedad, la nieve y la radiación ultravioleta.

Especificaciones técnicas

Los parámetros de rendimiento detallados y las configuraciones del sistema varían según el modelo de unidad específico. A continuación se muestra una descripción general de las especificaciones estándar para esta serie de productos:

Selección de configuración dividida versus monobloque

Para adaptarse a diversas limitaciones del sitio, diseños de edificios y condiciones climáticas regionales, elBomba de calor R290 para calefacción por suelo radiantese ofrece en dos formatos estructurales distintos:

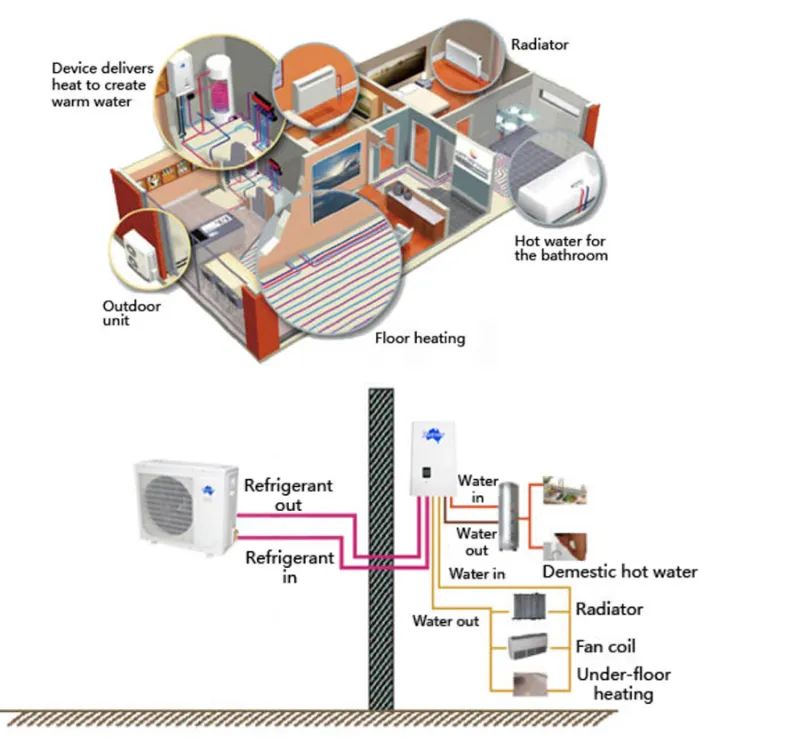

Arquitectura de sistema dividido

La configuración dividida divide la bomba de calor en una unidad de condensación exterior y un módulo hidráulico interior. Todos los componentes que contienen agua se instalan en el interior, dentro de una sala de máquinas o un espacio de servicios públicos, lo que elimina por completo el riesgo de que las tuberías exteriores se congelen durante cortes eléctricos o heladas extremas en invierno. La unidad exterior está diseñada con una geometría de entrada de aire anti-nieve, mientras que la unidad interior presenta un diseño compacto de gabinete de reemplazo de caldera que se integra perfectamente con los colectores bajo el piso y los tanques de almacenamiento de ACS existentes.

Arquitectura del sistema monobloque

La configuración monobloque alberga el circuito de refrigeración completo y el circuito hidráulico dentro de un único gabinete exterior. Este diseño todo en uno elimina la necesidad de realizar trabajos de tuberías de refrigerante en el campo, lo que agiliza la instalación en el sitio y reduce los costos de mano de obra. Las unidades monobloque se pueden pedir con componentes hidráulicos opcionales instalados de fábrica, incluida una bomba de circulación de agua de CC, un vaso de expansión interno y un calentador eléctrico auxiliar de respaldo.

Escenarios de aplicación de proyectos

La flexibilidad delBomba de calor R290 para calefacción por suelo radiantelo hace adecuado para una amplia gama de proyectos hidrónicos de nueva construcción y modernización:

• Residencias privadas y villas unifamiliares:Ofrece calefacción por suelo radiante, refrigeración en verano y agua caliente sanitaria diaria y silenciosa y de gran confort.
• Apartamentos multifamiliares:Proporcionar soluciones de calefacción y agua caliente hidráulica descentralizadas o centralizadas.
• Edificios Comerciales Ligeros:Cumpliendo con los requisitos de acondicionamiento de espacios en hoteles boutique, pequeñas oficinas, showrooms y clínicas de salud.
• Proyectos de Energía Híbrida:Interconexión con calderas de gas existentes o colectores solares térmicos para reducir la dependencia de combustibles fósiles en proyectos de renovación.

Selección de ingeniería e integración de sistemas

Lograr una eficiencia óptima y una longevidad operativa requiere una evaluación cuidadosa de los parámetros del edificio antes de dimensionar el equipo. Los factores clave del diseño de ingeniería incluyen:

1. Carga de calefacción y refrigeración de diseño:Calcule las pérdidas térmicas máximas por transmisión e infiltración según las temperaturas de diseño exteriores locales en lugar de depender de estimaciones de pies cuadrados nominales.
2. Temperatura objetivo del agua de suministro:Verifique las temperaturas de flujo requeridas para unidades terminales para circuitos debajo del piso de losa, para fan coils o superiores para radiadores heredados.
3. Protección del circuito hidrónico:Seleccione entre diseños divididos o monobloque según los riesgos de congelación ambiental y el espacio disponible para la planta interior.
4. Dimensionamiento de la demanda de ACS:Dimensione los tanques de almacenamiento de agua caliente sanitaria y las superficies de los serpentines del intercambiador de calor de acuerdo con los horarios de consumo máximo diario de agua caliente.

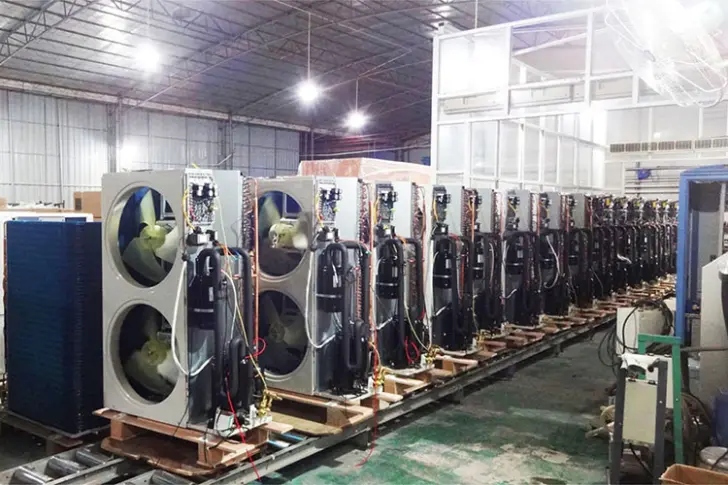

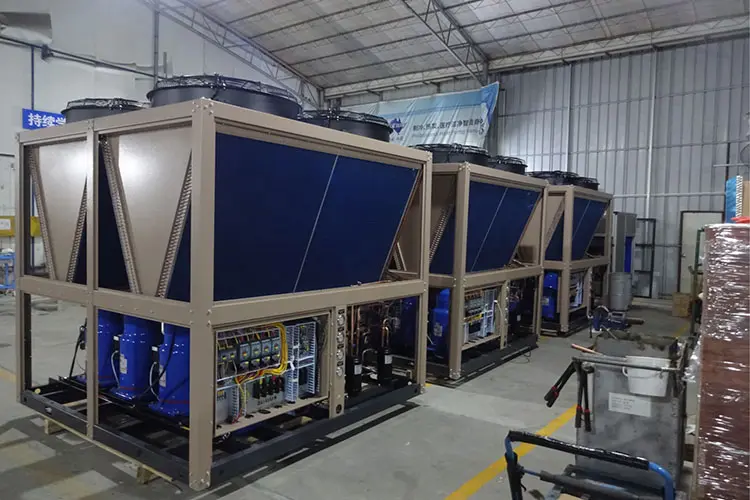

Antecedentes de fabricación y garantía de calidad

Blueway opera un centro especializado de desarrollo y fabricación de HVAC en Shunde, Foshan, China. Con el respaldo de casi 30 años de experiencia en fabricación, Blueway ha desarrollado más de 1000 productos originales de investigación y desarrollo y ha entregado más de 10 000 soluciones de ingeniería exitosas en todo el mundo. Los productos se fabrican bajo rigurosos estándares de control de calidad, incorporando algoritmos de protección de microprocesadores para proteger los compresores y los circuitos de agua contra fluctuaciones de voltaje, anomalías de presión y congelación. Blueway ofrece servicios integrales de OEM, OBM y ODM, respaldados por asistencia técnica en línea las 24 horas, los 7 días de la semana y socios de servicio autorizados en toda Europa, Medio Oriente, Norteamérica y Sudamérica.

Preguntas frecuentes

¿Por qué la Bomba de Calor para Suelo Radiante R290 es ideal para sistemas radiantes de baja temperatura?

La calefacción por suelo radiante hidrónica funciona de manera más eficiente a temperaturas más bajas del agua de suministro. El compresor inversor de CC y el diseño optimizado del intercambiador de calor permiten que la bomba de calor funcione con su coeficiente de rendimiento (COP) más alto dentro de este rango, lo que genera importantes ahorros de energía en comparación con los sistemas de calefacción tradicionales.

¿Se puede conectar esta bomba de calor a calderas o paneles solares térmicos existentes?

Sí. El controlador de microprocesador integrado incluye salidas de señal para la gestión de la calefacción auxiliar, lo que permite que la unidad funcione junto con sistemas térmicos solares, calderas de gas o calentadores eléctricos de respaldo en una configuración de energía híbrida.

¿Qué componentes de compresor y bomba se utilizan en estas unidades?

Blueway integra compresores rotativos o scroll con inversor de CC de marcas como Mitsubishi o Panasonic, combinados con bombas de circulación de agua Clase A de alta eficiencia de Wilo o Shinoo.

¿Se admite el control operativo remoto?

Sí. Además del controlador táctil LCD local, un módulo Wi-Fi opcional permite a los usuarios e integradores de sistemas monitorear las condiciones de operación, ajustar las temperaturas objetivo del agua y revisar los diagnósticos del sistema a través de una aplicación de teléfono inteligente.
